Verimli EV Şarj İstasyonu Güç Modülü Şarj Düzleyici Hava Soğutması

KW 96% Verimli Elektrikli Araç Dışı Güç Tedarik Modülü/Şarj Düzelticisi/EV için Şarj Yığın Modülü

Açıklama

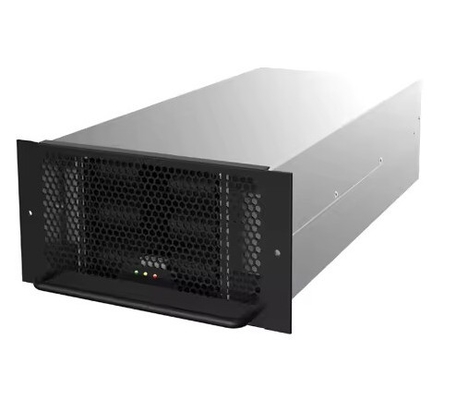

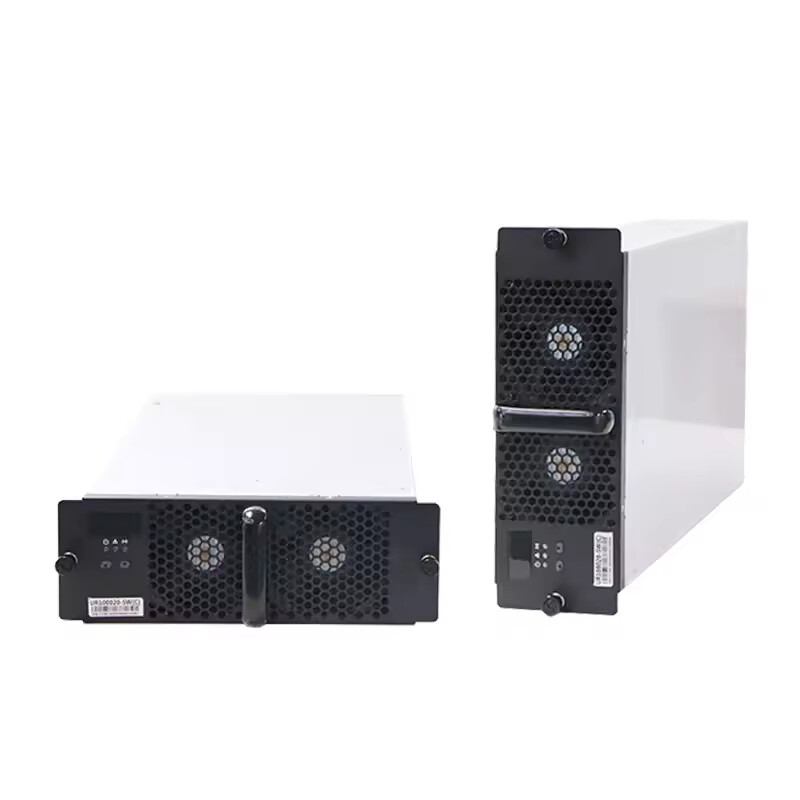

MCKEE serisi şarj modülü, AC'yi DC'ye dönüştüren ve daha sonra elektrikli araçları şarj eden, dışarıda entegre DC şarj pillerinin iç DC güç modülüdür.ekipman için güvenilir DC kaynağı sağlamak DC gücü gerektirirŞarj modülünün girişi üç fazlı şebeke, çıkışı DC, farklı pil paketlerinin çeşitli voltaj taleplerini karşılamak için 200VDC-500VDC / 300VDC-750VDC / 300-1000VDC ayarlanabilir.

Şarj yığınında, şarj yığın modülü, şarj yığınının içindeki işlevsel modülü veya devre kartını ifade eder.Çeşitli fonksiyonları gerçekleştirmekten ve şarj yığını kontrolünden sorumludur.Şarj yığını modülü aşağıdaki ana bileşenleri içerebilir:

1Şarj kontrol modülü, şarj yığınının çekirdek modülüdür ve şarj yığınının tüm şarj işlemini yönetmekten sorumludur.sensörler, vb., elektrikli araç pilinin durumunu izleyebilir, şarj gücünü, şarj süresini vb. kontrol edebilir.

2Ethernet, GSM, bluetooth, wi-fi vb. gibi kablolu ve kablosuz iletişim modülü de dahil olmak üzere harici ağ bağlantısı ile iletişimden sorumlu iletişim modülü.İletişim modülü ile, şarj yığını gerçek zamanlı veri aktarımı, uzaktan izleme ve arkaplan yönetim sistemi ile hata teşhisi yapabilir.

3Ödeme modülleri: Şarj yığını ödeme işlevleri gerektiriyorsa, bir ödeme modülü modülün önemli bir parçasıdır.tarama kodu ödemesi, vb., kullanıcıların ödeme yapmasını kolaylaştırmak için.

4. Ölçüm modülü: güç, voltaj, akım, genellikle elektrik sayacı, akım sensörü cihazları vb. gibi şarj süreci parametrelerini ölçmek için kullanılır.Ölçüm modülü faturalama ve kayıt amaçlı doğru ücretlendirme verileri sağlar.

5Koruma modülü: koruma modülü, özellikle şarj yığını koruma işlevinin güvenliğinden sorumludur.Aşırı sıcaklık ve diğer koşullar, anormal olduğunda, şarj yığını ve kullanıcıların güvenliğini korumak için zamanında gücü kesecektir.

6Şarj yığını çalışma durumunu, çalışma talimatlarını ve kullanıcı arayüzünü göstermek için kullanılan kontrol paneli, ekran vb. dahil olmak üzere ekran ve işletim modülü.Kullanıcılar şarj modunu seçebilirler., ödeme yöntemi vb. ve şarj kaydını ve diğer bilgileri görüntüleyin.farklı ihtiyaçları ve uygulama senaryolarını karşılamak içinBu modüller şarj yapmak için birlikte çalışırlar.

Teknik parametreler

15kW/20kW/30kW DPM EV Şarj Modülü
Giriş voltajı: 260V~530V
Çıkış voltajı, 200VDC-500VDC / 300VDC-750VDC/ 300-1000VDC ( ayarlanabilir)
Giriş THDI <3%
İletişim arayüzü: CAN/RS485

Uygulama: Tüm DC hızlı şarj istasyonları için.

1Yüksek güç yoğunluğu sistem alanını tasarruf eder; Her modülün gücü 15KW'dır.
2Geniş giriş voltaj aralığı, 260V ~ 530V, giriş artış koruma tasarımı.
3Sistem tam dijital DSP kontrol teknolojisini benimsiyor, girişten çıkışa kadar saf dijital kontrol elde ediyor.Güç cihazlarının toleransını azaltmak için birbirine giren seri rezonans yumuşak anahtar teknolojisini benimser.
4Giriş THDI'si %3, giriş güç faktörü 0'a ulaşabilir.99, verimlilik% 95'e ve üstüne ulaşabilir.
5Farklı pil paketlerinin çeşitli voltaj taleplerini karşılamak için çok geniş bir çıkış voltaj aralığı, 200-500VDC / 300-750VDC / 300-1000VDC ( ayarlanabilir).
6Düşük çıkışlı DC dalga dalgası, pilin çalışma ömrü üzerinde hiçbir etkisi yoktur. >
7Monitör standart CAN / RS485 iletişim arayüzü ile donatılmıştır, dış cihazlarla kolayca veri değiştirebilir.
8.Giriş gerilim koruma, gerilim alarm altında, çıkış akım ve kısa devre koruma fonksiyonları üzerinde.
9Paralel yedekleme sistemleri oluşturabilir ve sistemin kullanılabilirliğini, güvenilirliğini ve bakımını artıran sıcak değişim fonksiyonuna sahiptir.

Hakkımızda

Mckee, elektrikli araba şarj istasyonlarına ve ilgili elektrikli araba aksesuarlarına odaklanan bir üretici.Temiz ve yeşil teknolojileri kabul etmeyi sürekli amaçlıyoruz., teknolojik yenilik yoluyla insanlar için güvenli ve yeşil enerji hizmetleri sunmaya çalışacak.

Yenilikçi enerji depolama teknolojisinden kamu DC hızlı şarj istasyonlarına,Ev kullanımı için hızlı şarj istasyonlarına ve taşınabilir şarj istasyonlarınaHer türlü talebi karşılayabilecek altyapıyı geliştiriyoruz, ayak izlerimizi tüm dünyaya yaymak, yeni enerji sektörüne sürekli yeni katkılarda bulunmak istiyoruz.

Ana ürünlerimiz: 360KW Bölünmüş DC EV Şarj İstasyonu, 360KW Entegre DC EV Şarj İstasyonu, 240/320KW Entegre DC EV Şarj İstasyonu, 120/160KW Entegre DC EV Şarj İstasyonu,60/80kW DC EV şarj istasyonu, 7KW / 11KW / 21KW AC EV Şarj İstasyonu, Amerikan standardı ve Avrupa standardı ile 3.5KW / 7KW Şarj fişleri, Taşınabilir EV Şarjı ve ilgili aksesuarlar.

Özel ihtiyaçlarınız varsa, lütfen çevrimiçi hizmetimize başvurun.

Sık Sorulan Sorular

S: Teslimat süreniz ne kadar?

Şarj istasyonları için genellikle 3-10 gün sürer. stok yoksa, üretim süreci sipariş miktarına göre belirlenir.Yüksek güçlü DC şarj istasyonları genellikle müşterinin teknik parametrelerine göre özelleştirilmelidir.

S: Prototipi özelleştirmek ne kadar sürer?

Şarj pilleri için prototip süresi genellikle 7 gündür.
DC şarj noktası için prototip süresi genellikle 15 gündür.
Yüksek güçlü hızlı şarj istasyonu için, teknik parametrelerin üretimden önce belirlenmesi gerekir ve prototip süresi genellikle 30 gündür.

S: Hizmet nasıl garanti edilir?

Ürünlerimiz iki kategoriye ayrılır: ev ve ticari.
Ev şarj cihazları için standart hizmet veriyoruz: 1 yıllık garanti + uzaktan kurulum ve kullanım rehberliği + video kurulum eğitimi
Ticari şarj cihazları için, sadece şarj pilleri için standart hizmetler sunmakla kalmayız, aynı zamanda işletme şirketleri için ödeme yazılımı bağlantı hizmetleri de sağlıyoruz.

S: Ürünlerinizin kalitesini nasıl garanti edersiniz?

Satdığımız şarj istasyonu ürünleri Çin'de GB sertifikasını ve AB'de CE sertifikasını geçti.

S: Ürünlerinizin kalitesini nasıl garanti edersiniz?

Satdığımız şarj istasyonu ürünleri Çin'de GB sertifikasını ve AB'de CE sertifikasını geçti.

Not:

1- OEM destekliyor.

2- Herhangi bir gereksinim varsa lütfen detayları konuşmak için bizimle iletişime geçin.

3- 24 saat içinde sorunuza cevap vereceğiz.

Şarj cihazı hakkında herhangi bir sorunuz varsa lütfen bizimle iletişime geçin.

5- Yukarıdaki sadece referans için, son fiyat şarj KW tarafından belirlenir, lütfen doğru teklif almak için bizimle iletişime geçin.
